水作エアパイプユニットR｜円形吐出口と65〜160mmの設置条件

円形のR吐出口と65〜160mmのパイプ

公式の包装写真と使用図は、スライド全長65〜160mmを示しています。水槽の目安は30〜40cmです。この長さはフィルター本体を含む水槽内の全高ではありません。本体のノズルから水面近くまでの距離を確認して選びます。

メーカーは、水流を弱める用途と泡しぶきの軽減を案内しています。円形吐出口の写真から、水面に近い位置で使用する形が分かります。ただし水流が何％弱まるか、何匹のメダカに適するか、酸素供給量がどう変わるかは今回の資料では確認できません。

適合するフィルターをそのまま使い、吐出の位置と形を変えたい場合の選択肢です。ポンプやろ材を備えた完成品ではなく、本品だけを水へ入れてもろ過装置として動きません。

写真内のエイトコア本体・生体は使用例です。Rのセットにフィルター本体は付属しません。

Sとの違いは長さだけではない

長い延長が目的ならSの記事も確認します。一方、Rは短い範囲で吐出口を水面へ合わせ、吐出の形を変える構成です。Sの155〜255mmをRにも適用したり、Sに円形吐出口が付くと考えたりしないでください。

水槽の呼び寸法だけでは決まりません。同じ30cm水槽でも、本体の高さや底床、水位で必要な長さが変わります。希望する設置位置がRの範囲で収まるかを先に見ます。切断や別部品の重ね付けで範囲を広げる方法は推奨しません。

水庭レン

Sを買えば、この丸い吐出口も付いてくる？

葉月スイ

丸いRタイプは本品の構成です。SはNタイプなので、長さと吐出口の両方を照合しましょう。

同梱部品と対応本体を確かめる

公式の構成はスライドパイプ1組、Rタイプ吐出口、ジョイント小・大です。別売の対応フィルターへ接続して使います。フィルター本体や空気を供給するポンプ、チューブを本品に含むとは案内されていません。

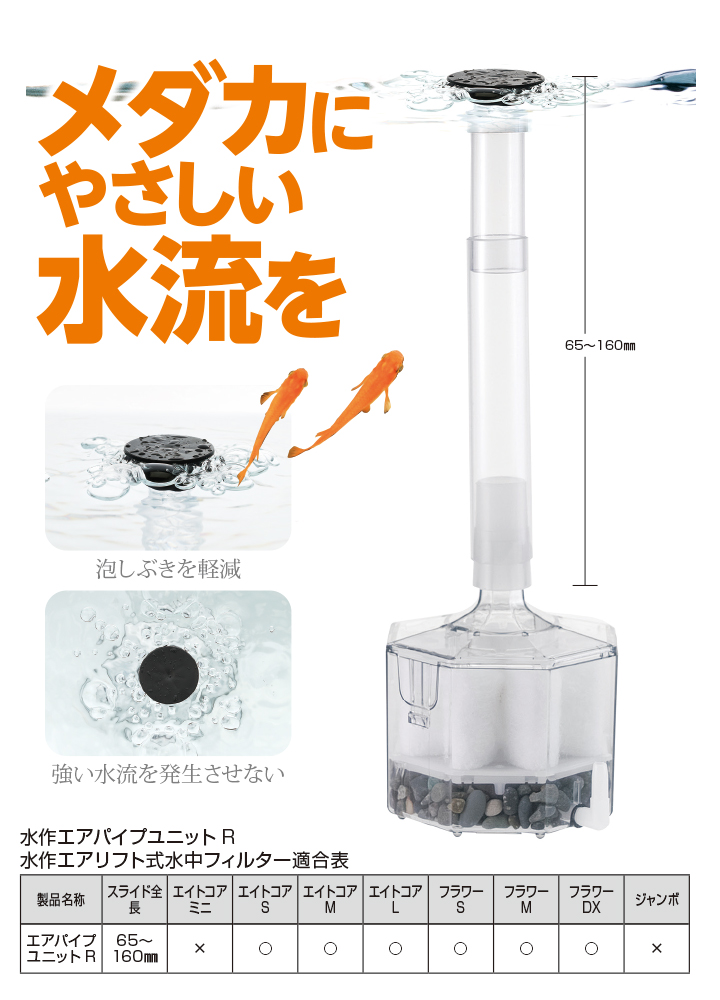

Rの公式使用図ではエイトコアS・M・L、フラワーS・M・DXが適合、エイトコアミニとジャンボが非適合です。名前が近いシリーズでも、ミニへ使えるとは限りません。

2023年8月のミニ・S・R共通説明書では、エイトコアS・MとフラワーS・Mは小ジョイント、エイトコアLとニューフラワーDXは大ジョイントを使います。これはRを対象に含む説明書の指定であり、Sだけの操作を流用したものではありません。

説明書には他社フィルターの名称もありますが、各社のすべての型番や改訂品の寸法を保証する表ではありません。「各社共通」という包装だけを頼りに選ばず、現物の型番と接続部を確認してください。接続径の数値は今回確定していないため、任意の径や加工方法を案内しません。

ジョイントを取り付けて高さを調整する

水中へ手を入れる設置・点検時は、関係する機器の電源を切ってから作業します。共通説明書でRにも指定された手順は次のとおりです。

1. 接続する本体を確認し、対応する大小ジョイントを選びます。
2. 本体のノズルへジョイントを差し込み、スライドパイプをしっかり差し込みます。
3. 細いパイプを左右へ回して、緩くなる位置にします。
4. 必要な高さへ動かしてから、再び回してきつくなる位置で固定します。
5. 吐出口の位置と部品の保持を確認し、運転後は水の向きや周囲への飛び散りを見ます。

説明書は、細いパイプとR吐出口のみで使う構成も示しています。ただし、その構成での独立した全長数値は今回確認していません。短くしたときの接続や位置を現物で確かめ、65〜160mmという通常の表示を任意の組み合わせへ当てはめないでください。

高さ調整は、強く引き抜く前に回して緩む位置を探す操作です。締め付けトルクや回転角の指定は確認できません。固定しない状態で無理に運転せず、組み合わせと差し込みを確認します。

運転後の観察と手入れ

水流を弱めるというメーカーの目的と、個々の水槽で実際に生じる水の動きは分けて見ます。水位の変化、空気の供給、フィルターの状態も運転に関係します。水が期待どおりに出ない場合は吐出口だけでなく、元のフィルターと空気供給側も確認してください。

水面近くの器具なので、日常は位置ずれ、抜け、飛び散り、汚れの付着などを点検します。水流が穏やかという理由だけで、すべての生体に適合する、管理を減らせると判断しません。

確認した説明書には、Rの固定交換周期、薬剤濃度、加熱洗浄条件の指定はありません。独自の月数や薬剤処理を推奨せず、破損や変形、固定しにくさがある場合は使用状態と必要部品をメーカーへ照合します。無理な加工で接続を維持する方法も案内しません。

汐野マキ

本体の適合、ジョイント、吐出口の位置を順に見ます。Rの目的は水流の調整で、フィルター本体やポンプの代わりではありません。

購入前の照合と価格

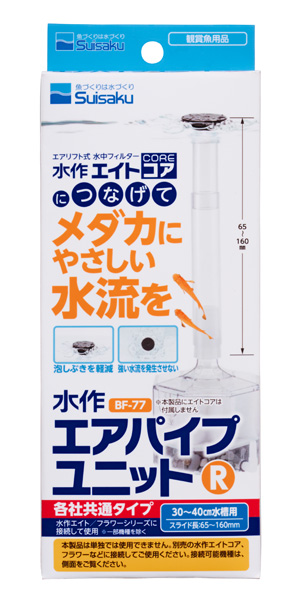

包装のBF-77、JAN4974105002770、円形R吐出口を確認します。公式希望小売価格は770円（税込）で、販売店の実売や最安値ではありません。購入先では送料・在庫・セット構成を改めて確認してください。

チャームの同JAN販売ページも確認しましたが、検索表示の価格や過去時点の配送案内を現在の購入条件として保証していません。購入ボタンは商品検索です。特に交換パーツの検索では、本体セットや別サイズが混じることがあるため、JANを最後に照合しましょう。

確認した一次資料

• 水作公式R商品ページ：同梱構成、適合図、固有包装と使用図
• ミニ・S・R共通説明書（2023年8月）：接続と調整
• チャーム：同JANの販売商品ページ
