水作エアパイプユニットS｜対応本体と155〜255mmの高さ調整

Sサイズはミニより長い155〜255mm

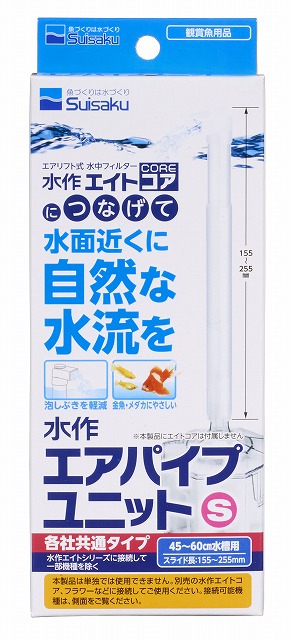

対象はJAN4974105002640のSです。公式商品ページとS固有の包装写真はスライド全長155〜255mm、45〜60cm以下水槽用と示しています。ミニのJAN4974105002633、130〜210mmとは別の商品です。

ミニとSは長さの範囲に重なりがあります。水槽の横幅だけで機械的に選ぶのではなく、設置済みフィルターのノズル位置から、吐出口を置きたい水面付近までを確認します。パイプ単体の長さと、フィルターを含めた全高も別です。

伸長側の余裕が必要ならSが候補になりますが、最短側も155mmです。水位が低い環境でSを選ぶと、縮めても希望の位置へ収まらない可能性があります。切断して合わせる方法は、今回のメーカー指定手順にはありません。

単品ではろ過装置として使えません。対応フィルター、空気供給に必要なポンプやチューブは別に必要です。Sと書かれていても、フィルター本体のエイトコアSが同梱されている意味ではありません。

対応本体とジョイントの組み合わせ

公式ページはエイトコアS・M・L、フラワーS・M・DXを対応として挙げています。エイトコアミニには対応印がありません。共通説明書でもエイトコアミニとジャンボは大小どちらのジョイントも接続不可とされています。

これは保存済み2023年8月のミニ・S・R共通説明書の表に基づきます。「各社共通」という包装の表現だけで、すべてのフィルターや将来の型番へ接続できると判断しないでください。

同説明書には他社品としてGEXロカボーイ、コトブキろかドーム、ニッソーロカパルも記載されています。ただし各ブランドの全型番や改訂版の接続寸法までは特定していません。該当する現物の型番と説明を確認し、必要に応じてメーカーへ照合します。

チューブ径やパイプ接続径の数値は今回の一次資料では確認できていません。径を削る、加熱して広げる、接着するなどの加工で適合させる方法は案内しません。

水庭レン

Sサイズだから、エイトコアSにしか付かない？

葉月スイ

ユニットのSは長さの区分です。接続先にはMやLもありますが、Lは大きいジョイントを使います。エイトコアミニには付かないので、表で確かめましょう。

付属するのはNタイプ吐出口

公式の共通説明書には、ジョイント小・大、細いスライドパイプ、太いスライドパイプが示されています。SとミニにはNタイプ吐出口が付属し、円形のRタイプ吐出口は「エアパイプユニットR」側の付属品です。

同じ共通説明書にRの写真が載っていても、本品に両方の吐出口が入ると解釈しません。パイプのサイズは商品ごとに異なるとの注記もあるため、ミニの寸法やRの構成をSの現物として扱わないようにします。

チャームの販売ページにはジョイント1個・パイプセット1個という簡略表記があり、公式説明書の大小ジョイント図と表現が異なります。購入時はSの包装と実際の構成を確認してください。公式説明書の必要ジョイントがない場合に、別の大きさを無理に使って取り付ける手順にはしません。

Rタイプが必要な目的であれば、別商品の構成を確認します。吐出口の形だけから生体への流速、酸素供給量、静音性を数値で保証することはできません。

本体のノズルへ取り付け、高さを調節する

以下はSを対象に含む公式共通説明書で確認した操作です。水中へ手を入れるセット・点検・清掃時は、関係するすべての電源を切ります。

1. 使用する本体を適合表で確認し、対応する大小ジョイントを選びます。
2. 本体のノズル部分へジョイントを差し込み、スライドパイプをしっかり差し込みます。
3. 細いスライドパイプを左右に回し、緩くなる位置を探します。
4. 緩んだ状態で必要な高さへ調節します。Sの確認済み範囲は155〜255mmです。
5. 再び左右へ回し、きつくなる位置で固定します。希望の位置で保持されていることを確認します。

強く引き伸ばすだけで調整せず、まず回して緩む位置にするのが説明書の方法です。回転の角度や締め付けトルクの数値は示されていないため、独自の指定はしません。

高さを決めるときは、水面付近へ延長する目的と、フタ・照明・周囲の器具との干渉を合わせて考えます。水面から何mmの位置がすべての環境で最適かは今回の資料から確定できません。運転後の水の向きや飛び散りも確認します。

取り付け後の高さと販売元の概寸

チャームはSのパイプ単体を約15.5〜25cmと表記していますが、公式ページと包装は155〜255mmです。本記事のS単体仕様は公式値を採用し、販売元の概寸と混ぜません。

販売元にはエイトコアSへの接続時約23〜32cm、Mへの接続時約26.5〜35.5cmという例もあります。これらは本体底部から吐出口までの目安であり、パイプ単体長とは違います。接続先の本体高さや組み合わせを無視して、水深の必要値として使用しないでください。

ボトムフィルター用の交換パイプとしての用途も販売元に記載されています。ただし通常のエイト用取り付けと同じ説明だけで置き換えず、使用中のボトムフィルターが指定する構成を確認します。販売元は標準の吐出口を使うか、別売の部品へ交換する案内をしています。

説明書の「細いパイプとR吐出口のみ」の構成はR吐出口を使う話です。本品のN吐出口と同一の確認済み構成として案内しません。短く使いたいという理由で、任意の部品を抜いた組み合わせを推奨しないようにしています。

水流の変化と日常の確認

本品は吐出口を延長して水面近くへ水流を導く部品です。取り付け後は、吐出口が抜けたりずれたりしていないこと、水が意図した方向へ出ていること、周囲が濡れていないことを確認します。

泡や水の流れが弱くなっている場合、パイプだけでなく、空気の供給やフィルター本体の状態も点検対象です。パイプを長くすれば必ず流量が増える、すべての魚に適した水流になる、という実測結果はありません。

確認した共通説明書には、パイプ専用の薬剤洗浄条件や固定交換周期は示されていません。割れ、変形、固定しにくさなどを点検し、指定外の薬剤や加熱を独自の推奨手順にしません。部品の交換が必要なら、Sの型番と構成を照合します。

他製品の写真やレビューにある切断・加工を、メーカーの標準取り付けとして紹介していません。取り付けられないときは、加工より前に本体とジョイントの適合へ戻って確認しましょう。

汐野マキ

調整は回して緩め、長さを変え、回して固定です。長さが合っていても、取り付け先と吐出口の種類を間違えないようにしましょう。

購入時の照合表

商品・JAN

水作エアパイプユニットS／4974105002640

公式スライド全長

155〜255mm

公式水槽目安

45〜60cm以下水槽用

吐出口

Nタイプ。Rタイプは別商品側の付属品

価格

メーカー希望小売770円（税込）。販売店実売ではありません

770円は確認時の公式希望小売価格です。現在の販売店価格・送料・在庫は購入先で確認してください。一覧では参考価格であることを明記し、実売や最安値と誤認させない表示にします。

本体型番と水位、Sの長さ、付属構成を照合して選びます。既存のミニと交換する場合も、長さだけでなく設置したままの余裕を確認し、不要な部品の重ね付けはしないようにしましょう。

確認した資料

• 水作公式：SのJAN・適合表・長さ・希望小売価格
• ミニ・S・R共通説明書（2023年8月）：構成・ジョイント・取り付けと調整
• チャーム：S同JANの販売説明・概寸
