水作 ジョイント各3個入｜直線・L型の選び方と接続の確認

各3個、合計6個の接続パーツ

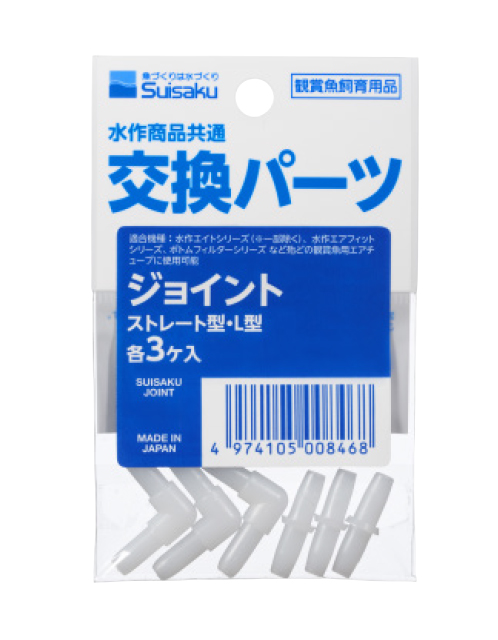

対象はJAN4974105008468のジョイントセットです。公式の商品名と包装にはストレート型・L型各3個入りとあり、包装写真でも二つの形を区別できます。エアポンプ、チューブ、プラストン、フィルター本体を含むセットではありません。

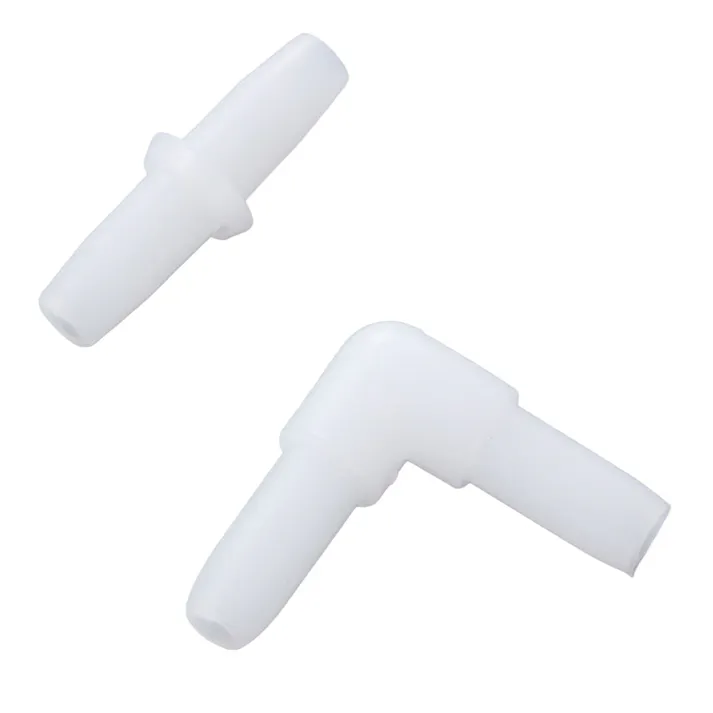

ストレート型は両端が一直線に並び、L型は曲がった形です。カインズの同JAN商品写真には各形状を取り出した状態が掲載されており、中央の段差や両端の開口も確認できます。以下の拡大写真は形の説明用で、セットが2個入りという意味ではありません。

二つとも接続するための部品です。分岐させる三方継手や、空気量を調節するコックではありません。逆流防止弁として使うものでもないため、ジョイントを挟んだだけで水の逆流を防げるとは考えないでください。

まず本体の指定、その次にチューブを確認する

メーカーが掲載する適合区分は、水作エイトシリーズの一部を除く機種、水作エアフィットシリーズ、水作ボトムフィルターシリーズです。さらに「ほとんどの観賞魚用エアチューブに使用可能」と説明しています。この表現は、すべての径やすべての他社製品に適合するという保証ではありません。

今回確認した公式ページには、接続口の外径や適合チューブ内径の数値、差し込み深さの指定はありません。一般的なチューブの寸法をそのまま本品の確定仕様に置き換えず、手元の機器が指定する交換パーツと接続方法を確認します。

交換なら、本体の型番、もともと付いていた部品の形状、説明書の部品名を照合します。シリーズ名が同じでも対象外があります。既存部品がなく、型番も不明な場合は、写真だけで買い足す前にメーカーへ確認するのが確実です。

スリムチューブ用ジョイント6個入は別商品です。本品の6個と個数が同じでも、細径チューブとの変換用途を同一視しません。通常のジョイントが入りにくいチューブを、加熱したり大きく広げたりして無理に合わせる使い方は案内しません。

水庭レン

L型なら、チューブが曲がるところへ何でも使える？

葉月スイ

向きを変える形ではありますが、まず接続先の適合確認です。公式にも対象外の機種があります。径の数値が未確認なので、見た目だけで合うとは決められません。

直線でつなぐか、接続方向を変えるか

カインズは、エア式フィルター本体とエアチューブの接続、チューブ同士の接続を用途として掲載しています。ストレート型は接続する二つの方向を直線に保ちたい箇所、L型は形状に沿って方向を変える箇所を考えると、選択を整理できます。ただし、本体の交換部品として使う場合は、元の指定形状を優先してください。

チューブを曲げただけで折れやつぶれが生じる配置なら、機器の指定範囲で経路を見直します。L型を足せばどんな狭い隙間にも収まる、という意味ではありません。水槽のフタ、照明の脚、壁などに接続部が押し付けられない配置にします。

ストレート型を使ってチューブを延長する場合も、接続点を必要以上に増やさないようにします。継ぎ目が増えるほど、緩みや外れを確認する箇所が増えます。ポンプの使用可能な配管条件を超える延長や、長さを増やしても吐出量が変わらないという保証はできません。

本品はチューブを水槽へ固定する吸着具ではありません。配管の向きと保持は別に考え、チューブの重さや引っ張りが小さな継手へ集中しないようにします。固定用品を選ぶ場合も、その用品の対応径を確認します。

接続・交換時の確認順序

公式商品ページは構成と適合区分を示していますが、本品単体の詳細な作業説明書は今回確認できていません。以下は接続状態を確かめるための一般的な確認手順です。分解する本体やポンプの説明書に個別の指定がある場合は、そちらを優先します。

1. 交換先の機種と指定部品を確認し、使うストレート型またはL型を選びます。作業前の接続方向を記録しておくと戻すときに迷いません。
2. 水へ手を入れる前に関係する機器の電源を切ります。ポンプの高さや逆流対策も、ポンプの取扱説明書に従って確認します。
3. 古い接続部を支えながら外します。チューブだけを遠くから強く引っ張って、本体の接続口へ負荷をかけないようにします。
4. チューブ端の割れ、硬化、広がりや、継手の割れ・変形を確認します。劣化した部品をそのまま締め付けて使い続けないでください。
5. 適合を確認した組み合わせで接続し、抜けかけ、ねじれ、つぶれがないかを見ます。差し込み量の独自の数値は設けません。
6. 本体を所定位置へ戻し、濡れた手で電源を扱わずに運転を再開します。接続部の外れと、フィルター側へ空気が届いていることを確かめます。

入りにくい場合は力を増やす前に、部品違いやチューブの劣化を疑います。接着剤で固定したり、部品を削って径を変えたりする方法は、メーカー確認済みの取り付け方法として紹介しません。

接続後に泡が出ない場合は、ジョイントの形だけを原因と決めつけません。ポンプの動作、チューブの折れ、接続の抜け、接続先の目詰まりを順に確認します。口でチューブを吸う方法は使わず、機器の説明に従って通気状態を見ます。

手入れは変形・緩みの点検も一緒に

接続部を外す機会には、表面の汚れだけでなく、両端の変形や割れ、取り付け後の緩みも確認します。汚れを落としても、欠けた接続部や広がったチューブ端の適合が回復するわけではありません。正常に保持できない部品は交換を検討します。

本品について、公式に確定した洗剤濃度・煮沸時間・薬剤消毒条件や交換周期は確認できていません。高温や薬剤に対する耐性を推測せず、接続している器具の手入れ指示も確認してください。細い金属工具で穴を広げる加工も避けます。

販売元の一部には材質PPとの表示がありますが、これだけを根拠に特定の薬剤や温度への耐性を保証できません。洗浄方法が必要な状態で判断できない場合は、メーカーへ確認します。毎月など一律の交換期限も設定しません。

予備の部品は包装と一緒に保管し、スリムチューブ用など別規格の部品と混ぜないようにします。小さな部品なので、子どもやペットの手の届かない場所へ保管してください。

汐野マキ

形が合って見えても、緩んだり割れたりしていれば点検が必要です。接続後の空気の流れと、本体へ負担をかけない配管を一緒に確認しましょう。

仕様の確定範囲と購入前の照合

商品・JAN

水作 ジョイント／4974105008468

構成

ストレート型3個、L型3個

公式適合区分

エイトシリーズ（一部除く）、エアフィットシリーズ、ボトムフィルターシリーズ。ほとんどの観賞魚用エアチューブに使用可能との説明

接続径

今回の公式資料では数値未確認

価格

メーカーはオープン価格。注文時の販売価格・送料は購入先で確認

カインズの寸法欄は幅2.0×奥行0.5×高さ2.0cmですが、各形状の接続径を定義した図ではありません。この値をチューブ内径や差し込み深さに読み替えないでください。

原産国にも資料差があります。今回の公式包装写真はMADE IN JAPANと読め、カインズも日本と記載する一方、別販売元にはタイの表示があります。どちらかを全流通品共通の確定仕様とせず、購入する現物の表示を確認してください。写真と同JANであっても、変更時期やロットまでは特定していません。

注文時は「ジョイント」「各3個入り」「JAN4974105008468」を照合します。プラストンに付属するストレートジョイントだけが必要な場合と、本品のように二つの形を用意したい場合を分けて選びます。対応不明の部品を予備という理由だけで購入しないようにしましょう。

確認した資料

• 水作公式：JAN・構成・適合区分・包装写真
• カインズ：同JANの取り出し写真、接続用途、販売元仕様
• ペットフォレスト：同JANの材質・原産国表示
